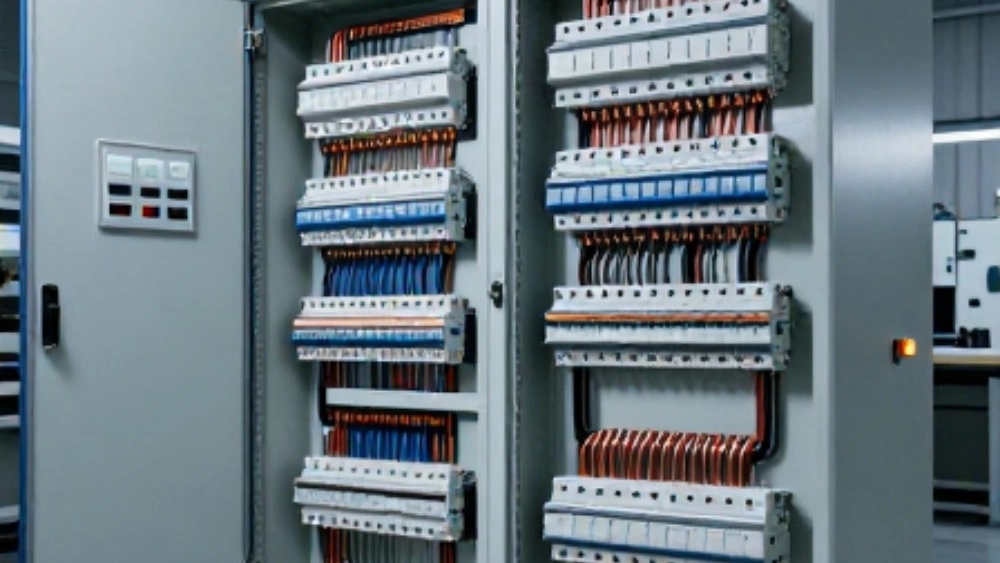

مونتاژ و راهاندازی تابلوهای برق یکی از مهمترین مراحل اجرای تأسیسات الکتریکی در پروژههای ساختمانی، صنعتی، تجاری و کارگاهی است. تابلو برق وظیفه دارد انرژی الکتریکی را دریافت، کنترل، توزیع و در شرایط مختلف از تجهیزات و مدارها محافظت کند. هرگونه اشتباه در طراحی، انتخاب قطعات، سیمکشی یا راهاندازی تابلوهای برق میتواند باعث ایجاد اتصال کوتاه، افزایش دما، آسیب به تجهیزات، افت راندمان و حتی بروز آتشسوزی شود. به همین دلیل، اجرای این فرایند باید بر اساس نقشههای فنی، استانداردهای ایمنی و با استفاده از تجهیزات باکیفیت انجام شود.
فروشگاه برق صنعت حافظ با ارائه انواع تجهیزات، قطعات و لوازم مورد نیاز برای مونتاژ و راهاندازی تابلوهای برق، مرجع مناسبی برای تأمین تجهیزات پروژههای برق صنعتی و ساختمانی به شمار میرود. انتخاب کلیدهای حفاظتی، کنتاکتورها، رلهها، ترمینالها، شینهها، سیم و کابل، تجهیزات اندازهگیری و سایر اجزای تابلو از فروشگاهی معتبر، تأثیر مستقیمی بر عملکرد و طول عمر تابلو برق دارد.
مونتاژ و راهاندازی تابلوهای برق چیست؟
مونتاژ و راهاندازی تابلوهای برق به مجموعهای از فعالیتهای فنی گفته میشود که از آمادهسازی بدنه و جانمایی قطعات آغاز شده و تا سیمکشی، تست، نصب در محل و بهرهبرداری نهایی ادامه پیدا میکند. در این فرایند، قطعات مختلف مطابق نقشه مدار قدرت و فرمان درون تابلو نصب میشوند و ارتباط الکتریکی میان آنها شکل میگیرد.
مونتاژ تابلو برق تنها به قرار دادن قطعات در داخل محفظه محدود نمیشود. فاصله مناسب بین تجهیزات، رعایت مسیر عبور سیمها، جداسازی مدار قدرت و فرمان، شمارهگذاری سیمها، انتخاب سطح مقطع مناسب و ایجاد تهویه کافی، همگی بخشی از یک مونتاژ اصولی هستند. پس از پایان مونتاژ نیز تابلو باید بهصورت کامل تست شود تا از صحت عملکرد تجهیزات و ایمنی مدار اطمینان حاصل شود.
اهمیت اجرای اصولی تابلوهای برق
اجرای صحیح تابلوهای برق، نقش مهمی در افزایش ایمنی و کاهش هزینههای تعمیرات دارد. یک تابلو برق استاندارد باید بتواند جریان مصرفی را بدون ایجاد گرمای بیش از حد عبور دهد و در زمان بروز خطا، مدار معیوب را بهسرعت قطع کند. اگر تجهیزات حفاظتی بهدرستی انتخاب یا نصب نشده باشند، یک ایراد کوچک در مدار میتواند به خرابی موتور، پمپ، دستگاه صنعتی یا سایر تجهیزات منجر شود.
مونتاژ و راهاندازی تابلوهای برق به شکل اصولی مزایای متعددی دارد که مهمترین آنها عبارتاند از:
- افزایش ایمنی کاربران و تجهیزات
- کاهش احتمال اتصال کوتاه و آتشسوزی
- جلوگیری از آسیب دیدن موتور و تجهیزات حساس
- افزایش عمر مفید قطعات الکتریکی
- کاهش زمان عیبیابی و تعمیرات
- بهبود نظم سیمکشی و امکان توسعه تابلو
- افزایش بهرهوری و کاهش مصرف انرژی
- اطمینان از عملکرد صحیح مدارهای قدرت و فرمان
به همین دلیل، استفاده از قطعات استاندارد و باکیفیت که از تأمینکنندهای مطمئن مانند فروشگاه برق صنعت حافظ تهیه شدهاند، بخش مهمی از یک پروژه موفق محسوب میشود.
مراحل مونتاژ و راهاندازی تابلوهای برق
بررسی نیازهای پروژه و مطالعه نقشه
اولین مرحله در مونتاژ و راهاندازی تابلوهای برق، بررسی دقیق نیازهای پروژه است. در این مرحله باید نوع مصرفکنندهها، توان تجهیزات، جریان نامی، تعداد ورودیها و خروجیها، شرایط محیطی، روش کنترل و سطح حفاظت مورد نیاز مشخص شود. مطالعه نقشههای تکخطی، نقشه مدار قدرت و نقشه فرمان نیز به مونتاژکار کمک میکند تا قطعات را بهدرستی انتخاب و جانمایی کند.
در پروژههای صنعتی، اطلاعاتی مانند توان موتور، جریان راهاندازی، نوع بار، تعداد دفعات روشن و خاموش شدن و روش استارت اهمیت زیادی دارد. برای مثال، راهاندازی مستقیم، ستاره مثلث، استفاده از سافتاستارتر یا اینورتر، هرکدام به تجهیزات و آرایش متفاوتی نیاز دارند.
انتخاب بدنه و محفظه تابلو
بدنه تابلو باید متناسب با تعداد قطعات، ابعاد تجهیزات، شرایط نصب و میزان حفاظت مورد نیاز انتخاب شود. تابلوهایی که در محیطهای داخلی نصب میشوند، معمولاً به سطح حفاظت متفاوتی نسبت به تابلوهای بیرونی یا محیطهای صنعتی مرطوب نیاز دارند.
در انتخاب محفظه باید به جنس بدنه، ضخامت ورق، نوع رنگ، مقاومت در برابر خوردگی، درجه حفاظت IP، قابلیت نصب گلند و امکان دسترسی به تجهیزات توجه شود. فضای داخلی تابلو نیز باید به اندازهای باشد که قطعات بدون تراکم بیش از حد نصب شوند. کمبود فضا میتواند موجب افزایش دما و دشوار شدن عملیات تعمیر و نگهداری شود.
جانمایی تجهیزات داخل تابلو
پس از انتخاب بدنه، تجهیزات بر اساس نقشه و اصول فنی جانمایی میشوند. معمولاً تجهیزات مدار قدرت مانند کلید اصلی، فیوزها، کنتاکتورها و رلههای اضافهبار در بخش مشخصی از تابلو قرار میگیرند و تجهیزات مدار فرمان، کنترل و اندازهگیری در بخش دیگری نصب میشوند.
در مونتاژ و راهاندازی تابلوهای برق باید فاصله کافی میان قطعات رعایت شود. قطعاتی مانند کنتاکتور، اینورتر، ترانسفورماتور و منابع تغذیه هنگام کار گرما تولید میکنند و نیازمند گردش هوای مناسب هستند. همچنین، تجهیزات حساس مانند PLC یا رلههای کنترلی بهتر است از منابع ایجاد نویز و حرارت فاصله داشته باشند.
نصب ریل، داکت و شینه
ریلهای فلزی برای نصب تجهیزات ماژولار، ترمینالها و برخی قطعات کنترلی استفاده میشوند. داکتهای شیاردار نیز مسیر مشخصی برای عبور سیمها فراهم میکنند و باعث میشوند سیمکشی تابلو مرتب، قابلردیابی و ایمن باشد.
شینههای مسی برای انتقال جریانهای بالا کاربرد دارند. ابعاد شینه باید بر اساس جریان عبوری، دمای محیط، شرایط تهویه و نوع تابلو تعیین شود. اتصال شینهها باید محکم و دقیق باشد و از پیچ و مهره مناسب استفاده شود. شل بودن اتصالات شینه از عوامل مهم ایجاد حرارت، جرقه و خرابی تابلو است.
سیمک بخشهای مونتاژ
سیمکشی یکی از حساسترین بخشهای مونتاژ و راهاندازی تابلوهای برق است. سیمها باید بر اساس جریان، ولتاژ، نوع عایق و شرایط نصب انتخاب شوند. مدار قدرت معمولاً به سیمهایی با سطح مقطع بالاتر نیاز دارد، در حالی که مدار فرمان با جریان کمتری کار میکند.
برای جلوگیری از خطا، سیمهای تابلو باید شمارهگذاری شوند و هر سیم در دو سر خود دارای نشانه مشخص باشد. استفاده از وایرشو، سرسیم و ترمینال مناسب، کیفیت اتصال را افزایش میدهد. سیمها نباید با فشار، کشش یا خمشدگی شدید نصب شوند. همچنین باید مسیر سیمهای قدرت و فرمان تا حد امکان از یکدیگر جدا باشد تا احتمال ایجاد نویز و اختلال در مدار کنترل کاهش یابد.
نصب تجهیزات حفاظتی
کلید مینیاتوری، کلید اتوماتیک، فیوز، کلید محافظ جان، رله اضافهبار، رله کنترل فاز و تجهیزات حفاظتی دیگر، وظیفه محافظت از مدار و مصرفکننده را بر عهده دارند. انتخاب این تجهیزات باید با توجه به جریان نامی، قدرت قطع، نوع بار و شرایط شبکه انجام شود.
در یک مونتاژ استاندارد، نباید تنها به جریان مصرفی عادی توجه کرد. جریان راهاندازی موتورها، احتمال اضافهبار، اتصال کوتاه، افت ولتاژ و عدم تعادل فاز نیز باید بررسی شود. استفاده از کلید یا فیوز نامتناسب ممکن است باعث قطع بیدلیل مدار یا محافظت نکردن از تجهیزات شود.
اتصال سیستم ارت
سیستم ارت یکی از مهمترین بخشهای ایمنی در تابلو برق است. بدنه فلزی تابلو، درِ تابلو و تجهیزات فلزی باید به سیستم اتصال زمین متصل شوند. اتصال ارت باعث میشود جریان نشتی در مسیر امنی عبور کند و تجهیزات حفاظتی در زمان مناسب مدار را قطع کنند.
در هنگام مونتاژ و راهاندازی تابلوهای برق، سیم ارت باید با رنگ استاندارد مشخص شود و اتصال آن به بدنه کاملاً محکم باشد. رنگ زرد و سبز معمولاً برای سیم ارت استفاده میشود و نباید از این سیم برای مدارهای دیگر استفاده کرد.
تجهیزات مورد نیاز برای مونتاژ تابلو برق
برای اجرای صحیح تابلو برق، تجهیزات مختلفی مورد نیاز است. مهمترین قطعات عبارتاند از:
- بدنه فلزی یا پلاستیکی تابلو
- کلید اصلی و کلیدهای حفاظتی
- فیوز مینیاتوری یا فیوزهای کاردی
- کنتاکتور و رله اضافهبار
- رله کنترل فاز و کنترل ولتاژ
- ترمینال ریلی و شینه ترمینال
- تایمر، رله واسط و رله شیشهای
- چراغ سیگنال و شستیهای فرمان
- سلکتور سوئیچ و کلیدهای گردان
- PLC و تجهیزات اتوماسیون
- اینورتر و سافتاستارتر
- ترانس کنترل و منبع تغذیه
- سیم، کابل، وایرشو و سرسیم
- داکت، ریل، گلند و بست کمربندی
- فن، فیلتر و تجهیزات تهویه
- تجهیزات اندازهگیری مانند آمپرمتر و ولتمتر
فروشگاه برق صنعت حافظ میتواند نیاز پروژهها به بسیاری از این تجهیزات را تأمین کند. خرید قطعات از یک مرکز تخصصی، هماهنگی میان اجزای مختلف و دریافت راهنمایی برای انتخاب محصول مناسب را آسانتر میکند.
تستهای ضروری پس از مونتاژ
پس از پایان مونتاژ، تابلو نباید بدون انجام تستهای لازم وارد مدار شود. تستهای اولیه باعث میشوند ایرادات سیمکشی یا خرابی قطعات پیش از نصب در محل شناسایی شوند.
تست ظاهری
در تست ظاهری، کیفیت نصب قطعات، محکم بودن پیچها، نظم سیمکشی، شمارهگذاری سیمها، سالم بودن بدنه و بسته شدن صحیح درِ تابلو بررسی میشود. هیچ سیم لخت یا اتصال نامطمئنی نباید در تابلو باقی بماند.
تست پیوستگی مدار
با استفاده از مولتیمتر یا تجهیزات مناسب، پیوستگی مسیرهای سیمکشی بررسی میشود. این تست مشخص میکند که سیمها مطابق نقشه متصل شدهاند و قطعی ناخواسته در مدار وجود ندارد.
تست عایقی
تست عایقی برای اطمینان از نبود نشتی جریان میان هادیها و بدنه انجام میشود. پایین بودن مقاومت عایقی میتواند نشانه آسیب دیدن سیم، رطوبت، اشتباه در سیمکشی یا وجود آلودگی در تابلو باشد.
تست عملکرد مدار فرمان
در این مرحله شستیهای روشن و خاموش، چراغهای سیگنال، سلکتورها، رلهها، کنتاکتورها و تجهیزات کنترلی بررسی میشوند. مدار فرمان باید بدون اتصال بار اصلی تست شود تا عملکرد آن بهصورت ایمن ارزیابی شود.
تست مدار قدرت
پس از اطمینان از عملکرد مدار فرمان، مدار قدرت بررسی میشود. در این مرحله، ترتیب فازها، ولتاژ ورودی و خروجی، جریان مصرفی و عملکرد تجهیزات حفاظتی کنترل میشود. در تابلوهای موتور، جهت چرخش موتور نیز باید بررسی شود.
راهاندازی تابلو برق در محل پروژه
راهاندازی تابلو برق در محل پروژه باید توسط فرد متخصص انجام شود. ابتدا تابلو در محل مناسب نصب و بهدرستی تراز میشود. سپس کابلهای ورودی و خروجی، سیم ارت و کابلهای ارتباطی به ترمینالهای مشخص متصل میشوند.
پیش از برقدار کردن تابلو، لازم است تمام اتصالات یکبار دیگر بررسی شوند. مدارهای خروجی در ابتدا میتوانند بهصورت جداگانه فعال شوند تا عملکرد هر بخش بهطور مستقل مورد ارزیابی قرار گیرد. در زمان راهاندازی باید صداهای غیرعادی، لرزش، بوی سوختگی، افزایش دما، جرقه یا قطع شدن مکرر کلیدها بررسی شود.
اگر تابلو دارای اینورتر، PLC یا تجهیزات اتوماسیون باشد، تنظیمات نرمافزاری نیز باید مطابق مشخصات مصرفکننده انجام شود. تنظیم نادرست شتابگیری، کاهش سرعت، جریان نامی یا حفاظت حرارتی میتواند به موتور و تجهیزات آسیب وارد کند.
اشتباهات رایج در مونتاژ و راهاندازی تابلوهای برق
برخی اشتباهات به دلیل بیتوجهی یا استفاده از قطعات نامناسب در پروژهها تکرار میشوند. مهمترین موارد عبارتاند از:
انتخاب قطعه بر اساس قیمت پایین
قیمت پایین همیشه به معنای صرفهجویی نیست. تجهیزات بیکیفیت ممکن است زودتر خراب شوند و هزینه تعمیرات یا توقف خط تولید را افزایش دهند. انتخاب محصول متناسب با نیاز پروژه از فروشگاه معتبر، تصمیم اقتصادیتری است.
تراکم بیش از حد قطعات
نصب تعداد زیادی قطعه در یک تابلو کوچک باعث افزایش دما و کاهش عمر تجهیزات میشود. باید فضای کافی برای تهویه، تعمیرات و توسعه آینده در نظر گرفته شود.
بیتوجهی به جریان راهاندازی
برخی موتورها در لحظه شروع به کار جریان بالایی میکشند. اگر تجهیزات حفاظتی بر اساس جریان عادی و بدون توجه به جریان راهاندازی انتخاب شوند، کلیدها ممکن است بهصورت مکرر قطع شوند.
نامرتب بودن سیمکشی
سیمکشی نامرتب، عیبیابی و تعمیرات را دشوار میکند. شمارهگذاری، استفاده از داکت و جداسازی مسیرهای قدرت و فرمان، از اصول مهم اجرای تابلو است.
حذف یا اجرای ناقص سیستم ارت
نبود اتصال زمین مناسب، خطر برقگرفتگی و آسیب به تجهیزات را افزایش میدهد. ارت باید بهصورت اصولی اجرا و مقاومت آن بررسی شود.
تست نکردن تابلو پیش از نصب
تابلو باید پیش از انتقال به محل پروژه تست شود. این کار از اتلاف زمان و هزینه برای باز کردن تابلو در محل جلوگیری میکند.
چگونه قطعات تابلو برق مناسب را انتخاب کنیم؟
برای انتخاب قطعات مورد استفاده در مونتاژ و راهاندازی تابلوهای برق باید چند عامل مهم را بررسی کرد. جریان نامی، ولتاژ کاری، قدرت قطع، نوع بار، شرایط محیطی، برند سازنده، استاندارد محصول و خدمات پس از فروش از عوامل تأثیرگذار هستند.
همچنین باید میان قطعات مختلف هماهنگی وجود داشته باشد. برای مثال، کنتاکتور، رله اضافهبار، کلید حفاظتی و کابل موتور باید بر اساس مشخصات یکدیگر انتخاب شوند. در صورت انتخاب ناهماهنگ، ممکن است یکی از تجهیزات زودتر از سایر اجزا دچار مشکل شود.
فروشگاه برق صنعت حافظ با تمرکز بر تجهیزات برق صنعتی و ساختمانی، امکان بررسی گزینههای مختلف را برای مشتریان فراهم میکند. دریافت مشاوره پیش از خرید، بهخصوص در پروژههای پیچیده، باعث میشود قطعاتی متناسب با توان و کاربرد واقعی انتخاب شوند.
نگهداری و سرویس تابلوهای برق
پس از مونتاژ و راهاندازی تابلوهای برق، انجام سرویس دورهای ضروری است. گردوغبار، رطوبت، شل شدن اتصالات، افزایش دما و فرسودگی تجهیزات میتوانند بهمرور عملکرد تابلو را مختل کنند.
در بازدیدهای دورهای باید موارد زیر بررسی شود:
- محکم بودن اتصالات سیم و شینه
- تمیزی سطح داخلی تابلو
- سلامت فن و فیلتر
- تغییر رنگ یا داغ شدن سیمها
- عملکرد کلیدها و تجهیزات حفاظتی
- سلامت چراغهای سیگنال
- مقدار جریان مصرفی مدارها
- وضعیت اتصال ارت
- وجود صدای غیرعادی در کنتاکتورها
- عملکرد صحیح سیستم کنترل و اتوماسیون
قبل از هرگونه سرویس، تابلو باید بیبرق شود و اقدامات ایمنی لازم انجام گیرد. در تابلوهای صنعتی حساس، بهتر است برنامه نگهداری پیشگیرانه تنظیم شود تا خرابیها پیش از ایجاد توقف جدی شناسایی شوند.
مزایای همکاری با فروشگاه برق صنعت حافظ
فروشگاه برق صنعت حافظ میتواند انتخاب مناسبی برای تأمین تجهیزات مورد نیاز پروژههای مونتاژ و راهاندازی تابلوهای برق باشد. تنوع محصولات، امکان تهیه قطعات مختلف، ارائه مشاوره تخصصی و توجه به نیاز واقعی مشتری، از عوامل مهم در انتخاب یک تأمینکننده قابلاعتماد است.
با خرید از فروشگاه برق صنعت حافظ، مشتریان میتوانند تجهیزات مورد نیاز خود را با بررسی مشخصات فنی تهیه کنند و برای انتخاب قطعات مناسب با نوع تابلو، توان مصرفکننده و شرایط پروژه راهنمایی بگیرند. این موضوع برای برقکاران، پیمانکاران، سازندگان تابلو، تکنسینهای صنعتی و صاحبان کسبوکار اهمیت زیادی دارد.
جمعبندی
مونتاژ و راهاندازی تابلوهای برق فرایندی تخصصی است که باید از مرحله بررسی نیازهای پروژه تا تست نهایی و بهرهبرداری با دقت انجام شود. انتخاب بدنه مناسب، جانمایی اصولی قطعات، سیمکشی مرتب، استفاده از تجهیزات حفاظتی، اجرای اتصال ارت و انجام تستهای کامل، از مهمترین عوامل تولید یک تابلو برق ایمن و بادوام هستند.
استفاده از تجهیزات استاندارد، بخش جداییناپذیر اجرای موفق تابلوهای برق است. فروشگاه برق صنعت حافظ با ارائه تجهیزات متنوع و کاربردی، میتواند نیاز پروژههای ساختمانی، صنعتی و کارگاهی را تأمین کند. اگر به دنبال افزایش ایمنی، کاهش خرابی و بهبود عملکرد سیستم برق هستید، انتخاب قطعات مناسب و دریافت مشاوره تخصصی پیش از خرید اهمیت زیادی دارد. برای تهیه تجهیزات مونتاژ و راهاندازی تابلوهای برق، میتوانید محصولات و خدمات فروشگاه برق صنعت حافظ را بررسی کنید و متناسب با نیاز پروژه خود تصمیم بگیرید.
